Мобильный телемедицинский комплекс врача и пациента

Цели проекта

Создание мобильного переносного комплекса (в форме обычного кейса), позволяющего производить измерение, обработку и передачу по каналу связи (GSM) объективных клинических показателей пациента (ЭКГ, артериальное давление, температура), а также позволяющего проводить удаленные консультации в формате видеоконференций.

Основные результаты проекта

Мобильный телемедицинский комплекс (МТК) предназначен для оценки функционального состояния организма человека путем анализа снимаемых (средствами самого МТК) кардиограмм, показателей артериального давления и температуры тела.

Встроенные электрокардиографы (2 шт.) позволяют снимать кардиограммы по разным методикам (1 и 12 отведений), что позволяет производить как экспресс-оценку состояния организма, так и более детальный анализ с постановкой предварительного диагноза. Встроенный измеритель артериального давления позволяет в автоматическом режиме с высокой точностью получить значения давления и частоты сердечных сокращений, что вкупе с результатом измерения температуры тела посредством инфракрасного термометра позволит уточнить диагноз.

Все данные медицинских исследований могут быть в реальном времени отправлены лечащему врачу по каналам GSM-связи, которые также позволяют проводить видеоконференцию между пациентом и врачом (имеется встроенная видеокамера с подсветкой), осуществлять голосовую связь (имеется встроенная и беспроводная аудио-гарнитура) и выполнять передачу других данных. Помимо модулей GSM-связи, МТК оснащен другими средствами беспроводной передачи данных (Wi-Fi и Bluetooth), а также стандартным проводным интерфейсом Ethernet.

Масса полностью укомплектованного чемоданчика с аксессуарами, необходимыми для проведения исследований, составляет 11 кг, время автономной работы - до 3 часов, потребляемая от сети переменного тока мощность не превышает 100 Вт.

Изделие имеет достаточно сложную конструкцию (более 100 деталей), в которой применены различные материалы, в том числе: алюминиевые сплавы, кожа, сталь, ABS-пластик.

В рамках проекта разработка выполнена в соответствии с полной схемой промышленного проектирования:

  1. создание 3D-моделей;
  2. разработка рабочей конструкторской документации;
  3. создание опытного образца;
  4. испытания опытного образца;
  5. корректировка рабочей конструкторской документации по результатам испытаний опытного образца;
  6. выпуск эксплуатационной документации;
  7. сертификация;
  8. опытная эксплуатация.

Примеры разработанных 3D-моделей:

Модель 2 Модель 1 Модель 3

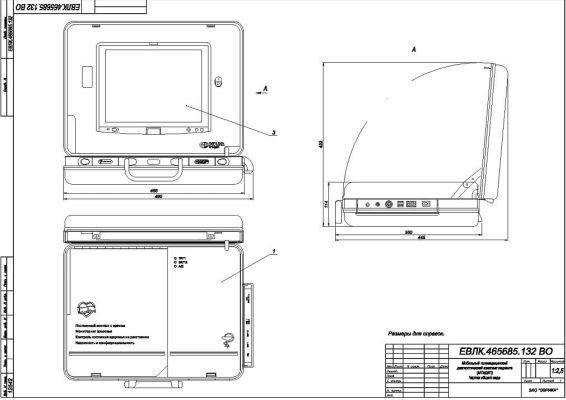

Примеры чертежей из состава РКД:

Чертеж

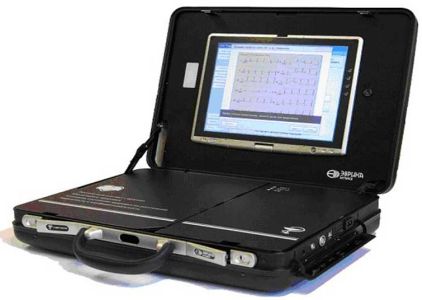

Внешний вид конечного изделия:

Готовое изделие
Запрос дополнительной информации
10  Декабря  2018
