Устройство фильтрации и защиты по питанию для промышленных ЭВМ

Цели проекта

Обеспечение минимальных электромагнитных помех, контроль значения входного напряжения системного блока, контроль температуры внутри системного блока.

Основные результаты проекта

Главное назначение этой компактной платы (96×90 мм) — питание центральной процессорной платы системного блока от источника постоянного напряжения 27 В с последующим преобразованием в 5 В. Контроль значения входного напряжения реализован на 8 разрядном микроконтроллере AVR ATtiny13, с последующей индикацией уровней напряжения и соответствующей реакцией на критические значения — при подаче на системный блок недопустимого напряжения (меньше 20 В или больше 35 В) отключается схема питания системного блока. Для предотвращения перегрева процессорной платы температура внутри системного блока поддерживается в диапазоне 18-25 °С включением и отключением дополнительного вентилятора. Кроме того, через данное устройство осуществляется коммутация дополнительных USB устройств с материнской платой, а также включение и выключение внешних модулей, подключаемых к системному блоку.

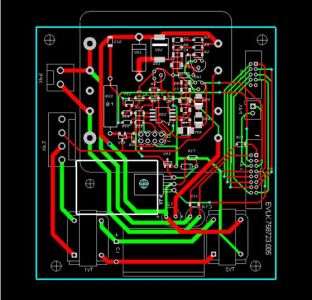

Пример трассировки печатной платы при разработке:

Трассировка изделия

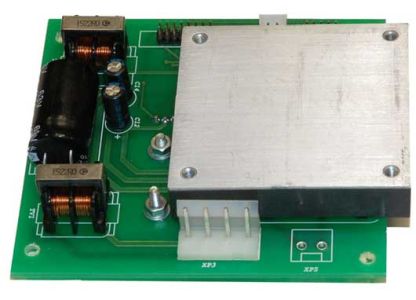

Внешний вид готового изделия:

Готовый фильтр
